PFA-Fluorpolymer-Schläuche und -Anschlüsse – Spezifikation und Prüfleistung

►Spezifikationen

FIT-ONE ist auf Einfachheit ausgelegt und lässt sich leicht installieren. Damit überwindet es den gemeinsamen Nachteil von Bördelverschraubungen: mangelnde Widerstandsfähigkeit.

Maximale Betriebstemperatur: 392 °F (variiert je nach Material des Kompressionsrings)
Maximaler Betriebsdruck: 101,5 Psi G
Anwendbare Flüssigkeit: Flüssigkeit
Verwendbares Rohrmaterial: PFA oder PTFE
Material der Mutter: PFA
Material des Körpers: PFA oder PTFE

Die Entwicklung solch revolutionärer Armaturen wird durch unser Geschäftsmodell ermöglicht, das die folgenden Funktionen einführt:

►Hohe Zugfestigkeit sorgt für eine zuverlässige Befestigung

Das PFA-Fitting FIT-ONE mit Kompressionsring-Design ist die perfekte Lösung für die Mängel herkömmlicher Bördelfittings.

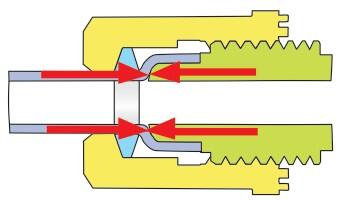

Der Kompressionsring umschließt das Rohr fest und erreicht dadurch eine hohe Zugfestigkeit.

Beim Festziehen an der vorgesehenen Stelle übt die Schraubenmutter Druck auf den Kompressionsring aus und sichert so die Verbindung zwischen dem PFA-Rohr und dem PFA-Körperanschluss .

►Geringer Flüssigkeitsdruckverlust und einfacher Flüssigkeitsaustausch

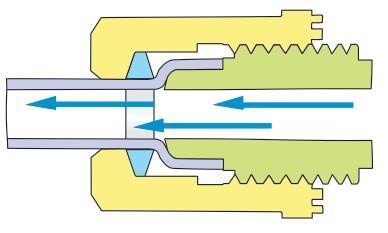

Eine Befestigungsmutter mit niedrigem Drehmoment trägt dazu bei, den Durchfluss des Flüssigkeitspfads zu sichern, den Flüssigkeitsdruckverlust zu minimieren und gleichzeitig Flüssigkeitsrückstände zu verringern.

Der Flüssigkeitsaustausch lässt sich dadurch problemlos durchführen.

► Click-Gauge als Befestigungserinnerung

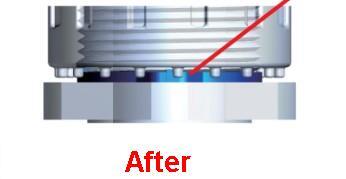

Die Klick-Anzeige zeigt die optimale Befestigungsstelle an und maximiert so die Leistung der Armatur, ohne sie zu beschädigen.

Wenn die Mutter an der optimalen Stelle des Körpers befestigt ist, benachrichtigt das Messgerät den Bediener entweder durch Vibration oder Ton.

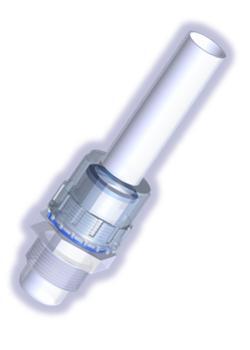

► FIT-ONE PFA-Fitting- Baugruppe

• FIT-ONE verspricht einfachste Handhabung und höchste Sicherheit im Einsatz
• Die PFA-Armatur bietet eine hohe Widerstandsfähigkeit gegen extreme Spannungen und sorgt für eine feste Verbindung, selbst wenn das Rohr auf die doppelte Länge gedehnt wird.
• Vollständige Rückverfolgbarkeit für jedes Produkt
• Vollständig anpassbar, um alle Ihre Anforderungen zu erfüllen
• Gewinnt wertvolle Zeit, um im Falle unerwünschter Vorfälle reagieren zu können
• Keine Leckage im Hochtemperatur-Zyklustest mit 98 % Schwefelsäure
• Hervorragende Leistung mit einfachem Design.
• Spart mehr Zeit und Arbeitskraft mit Spezialschlüsseln, Komponenten und Montagewerkzeugen.

1. Kompressionsring

2. PFA-Mutter

3. PFA-Fittings Körper

4. PFA- Rohr

5. Heißluftpistole

6. Flare-Werkzeuge

► Montage   Vorgehensweise für FIT-ONE PFA-Bördelverschraubungen

1. Schneiden Sie die   PFA-Rohr   Mit einem Rohrschneider gleichmäßig abschneiden.

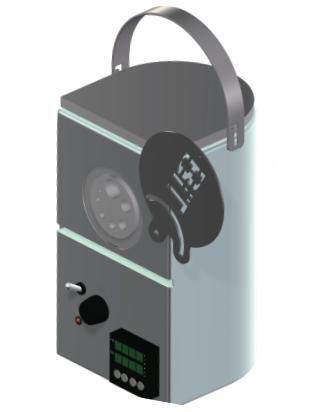

  2. Schalten Sie den Strom ein und stellen Sie die Heizung auf die entsprechende Temperatur ein.

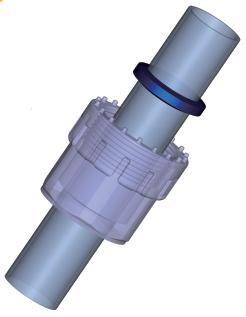

  3. Mutter aufsetzen und   Kompressionsring   zum ​​   PF A Tube , in dieser Reihenfolge.

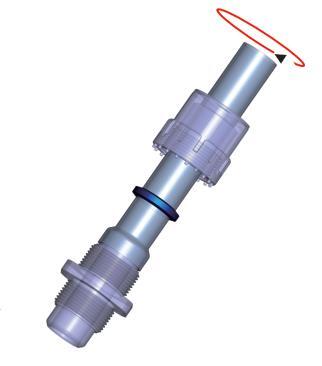

  4. Nach Erreichen der eingestellten Temperatur PFA- Wanne einsetzen   in den Gegenanschluss. Zum entsprechenden Zeitpunkt entfernen.

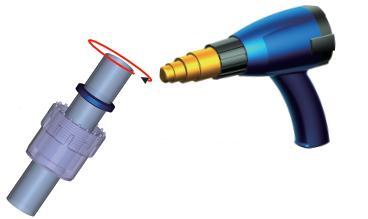

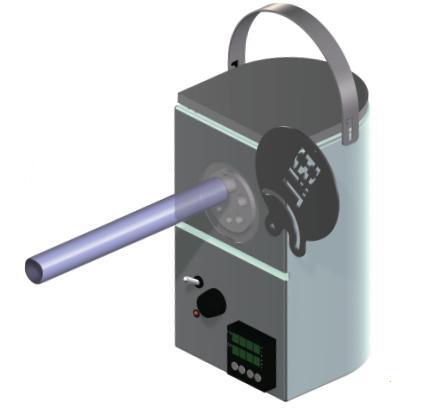

*Alternative: Heißluftgebläse . Bei Verwendung eines Heißluftgebläses erhitzen Sie das Rohr auf 320ºC und drehen das PFA -Rohr   um es gleichmäßig erhitzt zu halten.

  5. Das Bördelwerkzeug sofort in das PFA- Rohr einführen und nach dem Abkühlen wieder herausziehen.

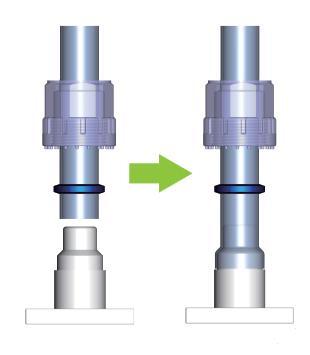

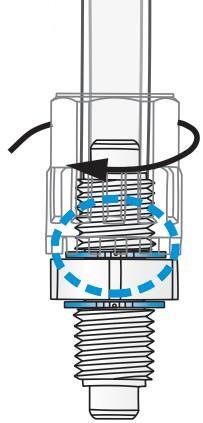

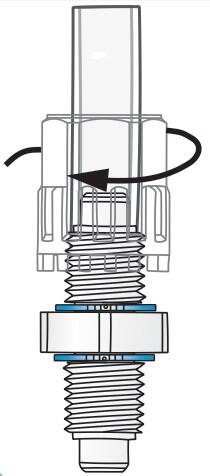

6. Stecken Sie das Rohr in die Armatur und ziehen Sie die Mutter fest, bis die Mutternklaue die Klicklehre berührt.

►Getestet mit 98% Schwefelsäure bei 150°C

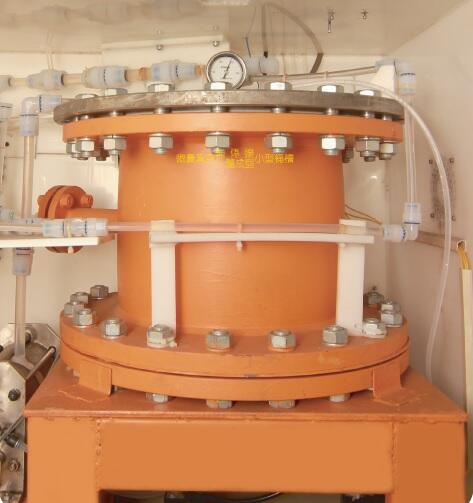

• Mit ungeschweißtem Mikro-Vakuumtank
• Getestet auf 98 % Schwefelsäure bei 150 °C
• Kapazität 200L ~ 500L
• Max. Betriebsdruck 10 ^-1 mbar bei 25°C
• Transfergeformter PFA-Auskleidungstank , keine Schweißnähte

► Zugprüfung von PFA-Fittings

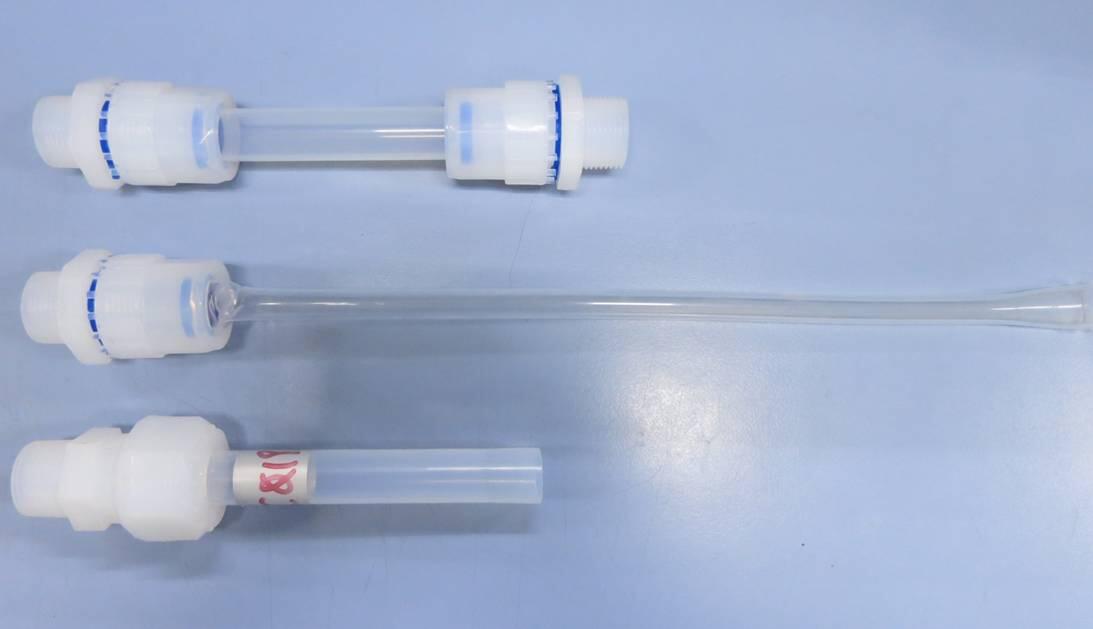

• PFA-Schläuche werden gezogen und auf die doppelte Länge verlängert, bevor sie abfallen.
• Hervorragende Leistung in Bezug auf Druckbeständigkeit.



► Druckfestigkeit/ Mechanische Festigkeit von PFA-Fittings

• Hydraulische Berstdruckprüfung (SEMI-Standard-F10)
• Der Fluorpolymer-Fitting FIT-ONE bleibt unter hohem Druck gut verbunden, selbst wenn der Schlauch platzt.
• PFA-Rohr von BUENO   weist auch nach der Explosion eine gleichmäßige Wandstärke auf
